DN42 從入坑到放棄 Part 1 - 加入 DN42

前言

DN42 是一個大型、去中心化的 VPN 網路，使用到了如 BGP, whois database, DNS 等等的網路技術，你可以在上面模擬一個真實的網路環境。

其實這篇文章我很早就想寫了，不過最近在期中考，還有一堆報告要做就一直拖到現在了 (去年 11/29 就註冊了)。

能力需求

一定的英文能力 (查看官方文檔)
一個 Linux 環境 (雙系統 / 虛擬機 / VPS)
知道如何使用 Linux 指令，編輯器等
Git 的基本使用
一定程度的網路知識

開始註冊

首先先去 https://git.dn42.dev/ 註冊帳號
到 dn42/registry Fork 該儲存庫到自己的帳戶
將 Fork 到你帳戶的儲存庫 Clone 下來

進入你 Clone 下來的儲存庫，在裡面創建以下文件：

在 data/mntner/ 中創建一個名叫 [暱稱]-MNT 的檔案

mntner:             [暱稱]-MNT
admin-c:            [暱稱]-DN42
tech-c:             [暱稱]-DN42
mnt-by:             [暱稱]-MNT
auth:               ssh-ed25519 0123456789ABCDEF0123456789ABCDEF01234567
source:             DN42

注意，中間的間隔不要刪減，這是 DN42 的規定
auth 是驗證方式，若要使用需在 gitea 中新增金鑰，支援方式有 SSH 或 GPG

在 data/person/ 中創建一個名叫 [暱稱]-DN42 的檔案

person:             [你的名字]
e-mail:             example@example.com
nic-hdl:            [暱稱]-DN42
mnt-by:             [暱稱]-MNT
source:             DN42

註冊 AS 號碼，在 data/aut-num/ 中創建一個名叫 AS424242XXXX 的檔案，AS424242XXXX 為你的 AS 號碼
你可以在 dn42regsrv 挑選喜歡的號碼

aut-num:            AS424242XXXX
as-name:            AS-[暱稱]-DN42
admin-c:            [暱稱]-DN42
tech-c:             [暱稱]-DN42
mnt-by:             [暱稱]-MNT
source:             DN42

註冊網路區段

IPv6:
你可以在 dn42regsrv 挑選喜歡的號碼，然後在 data/inet6num/ 中創建一個你挑選的網段的檔案，(e.g fd63:c95c:25a0::_48)

inet6num:           fd63:c95c:25a0:0000:0000:0000:0000:0000 - fd63:c95c:25a0:ffff:ffff:ffff:ffff:ffff
cidr:               fd63:c95c:25a0::/48
netname:            [暱稱]-NETWORK
descr:              Network of [暱稱]
country:            TW
admin-c:            [暱稱]-DN42
tech-c:             [暱稱]-DN42
mnt-by:             [暱稱]-MNT
status:             ASSIGNED
source:             DN42

IPv4 (舊版):
你可以在 dn42regsrv 挑選喜歡的號碼，然後在 data/inetnum/ 中創建一個你挑選的網段的檔案，(e.g 172.22.125.0_27)

inetnum:            172.22.125.0 - 172.22.125.31
cidr:               172.22.125.0/27
netname:            [暱稱]-NETWORK
descr:              Network of [暱稱]
country:            TW
admin-c:            [暱稱]-DN42
tech-c:             [暱稱]-DN42
mnt-by:             [暱稱]-MNT
status:             ASSIGNED
source:             DN42

創建 route 對象

IPv6:
在 data/route6/ 中創建一個你挑選的網段的檔案，(e.g fd63:c95c:25a0::_48)

route6:             fd63:c95c:25a0::/48
origin:             AS424242XXXX
max-length:         48
mnt-by:             [暱稱]-MNT
source:             DN42

IPv4:
在 data/route/ 中創建一個你挑選的網段的檔案，(e.g 172.22.125.0_27)

route:              172.22.125.0/27
origin:             AS424242XXXX
max-length:         27
mnt-by:             [暱稱]-MNT
source:             DN42

推送到儲存庫，你已經創建完所需的檔案了，回到儲存庫的根目錄，接著進行以下步驟：
1. 執行這三個指令以驗證你的更改：
  - ./fmt-my-stuff [暱稱]-MNT
  - ./check-my-stuff [暱稱]-MNT
  - ./check-pol origin/master [暱稱]-MNT
2. 設定 Git 簽署金鑰，這邊示範的是 SSH，有需要可以參考 Github：
  - git config --global gpg.format ssh
  - git config --global user.signingkey /PATH/TO/.SSH/KEY.PUB
3. 執行 git add . 及 git commit -S -m "commit message"，commit message 視情況修改，由於你是第一次註冊，你可以打 Join DN42 之類的
4. 執行 ./squash-my-commits -S --push，這個腳本將會把你目前的儲存庫與上游進行同步並推送
最後到 dn42/registry 發起 Pull Request，記得用英文，然後就是等管理員合併你的 Pull Request

尋找 Peers

你可以使用 DN42 PingFinder，測試與其他使用者的延遲，根據他們留下的資訊去聯繫他們。

重要系統配置

執行下方指令，開啟封包轉送功能及關閉 rp_filter

echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
echo "net.ipv6.conf.default.forwarding=1" >> /etc/sysctl.conf
echo "net.ipv6.conf.all.forwarding=1" >> /etc/sysctl.conf
echo "net.ipv4.conf.default.rp_filter=0" >> /etc/sysctl.conf
echo "net.ipv4.conf.all.rp_filter=0" >> /etc/sysctl.conf
sysctl -p

防火牆請自行配置，不要使用 UFW 等幫助你簡單設定 iptables 的軟體，最好是自己手動配置 iptables。

建立隧道

在 DN42 上，幾乎每個 Peering 都是建立在隧道上 (VPN)，推薦的有 Wireguard 及 OpenVPN，我個人偏好使用 Wireguard，本篇文章也是以 Wireguard 來撰寫。

首先安裝 Wireguard，輸入這串指令安裝 Wireguard

apt install wireguard -y

接著進入 /etc/wireguard，執行這串指令創建公鑰及私鑰

wg genkey | tee privatekey | wg pubkey > publickey

創建一個名叫 wg_[PEER_NAME].conf 的檔案，其實前面不用加 wg，名稱可以自訂，不過這樣會比較好分辨隧道

[Interface]
# 你的 Wireguard 私鑰
PrivateKey = ABCDEFABCDEFABCDEFABCDEFABCDEFABCDEFABCDEFA=
# 你監聽的連接埠，一般是 Peer 的 ASN 後五碼
ListenPort = 21816
# 新增 Link-Local IPv6 (如 fe80::1111)
PostUp = ip addr add <Link-Local>/64 dev %i
Table = off

[Peer]
# 你的 Peer 的 Wireguard 公鑰
PublicKey = ABCDEFABCDEFABCDEFABCDEFABCDEFABCDEFABCDEFA=
# 你的 Peer 的伺服器位址及連接埠
Endpoint = <Peer 的公網位址>:<Peer 的連接埠>
AllowedIPs = 10.0.0.0/8, 172.20.0.0/14, 172.31.0.0/16, fd00::/8, fe80::/64

之後創建一個 dummy 網卡把你 DN42 的 IP 綁上去，不然路由可能無法寫到內核

ip link add dn42_dummy type dummy
ip addr add <你 DN42 的 IPv4 位址的第一個 IP>/32 dev dn42_dummy
ip addr add <你 DN42 的 IPv6 位址的第一個 IP>/128 dev dn42_dummy
ip link set dn42_dummy up

接著輸入 wg-quick up wg_[PEER_NAME] 啟動隧道

輸入 systemctl enable wg-quick@wg_[PEER_NAME] 讓隧道在開機後能自行啟動

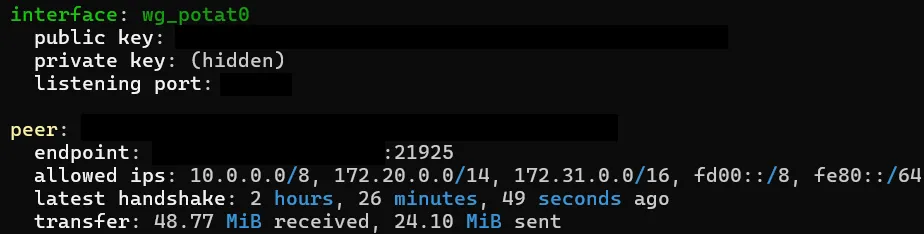

輸入 wg 確認隧道狀態，應該會像下圖

接著可以 ping 看看對面

ping fe80::XXXX%wg_[PEER_NAME]

由於 dummy 網卡重啟後就會消失，因此需要寫入配置文件，Ubuntu 可以使用 netplan

在 /etc/netplan 創建一個名叫 51-dn42-dummy.yaml 的檔案，前面的數字依該目錄檔案而決定，如果有其他檔案記得數字一定要大於該檔案的數字

network:
  version: 2
  dummy-devices:
    dn42_dummy:
      addresses:
        - <你 DN42 的 IPv4 位址的第一個 IP>/32
        - <你 DN42 的 IPv6 位址的第一個 IP>/128

建立 BGP 會話

我使用的是 BIRD，配置過程複雜，像是在寫程式，不習慣的人最好還是用 FRRouting 之類的路由程式

請先到 DN42 Wiki 上查看 Bird2 的配置教學

記得修改前面的區塊成自己的

################################################
#               Variable header                #
################################################

define OWNAS =  <你的 ASN>;
define OWNIP =  <你 DN42 的 IPv4 位址的第一個 IP>;
define OWNIPv6 = <你 DN42 的 IPv6 位址的第一個 IP>;
define OWNNET = <你 DN42 的 IPv4 位址區段>/27;
define OWNNETv6 = <你 DN42 的 IPv6 位址區段>/48;
define OWNNETSET = [<你 DN42 的 IPv4 位址區段>/27+];
define OWNNETSETv6 = [<你 DN42 的 IPv6 位址區段>/48+];

################################################
#                 Header end                   #
################################################

因為我們要使用 extended next hops，因此還需新增一段內容

template bgp dnpeers {
    local as OWNAS;
    path metric 1;

    ipv4 {
        # 開啟 extended next hops 功能
        extended next hop on;

        import filter {
          if is_valid_network() && !is_self_net() then {
            if (roa_check(dn42_roa, net, bgp_path.last) != ROA_VALID) then {
              # Reject when unknown or invalid according to ROA
              print "[dn42] ROA check failed for ", net, " ASN ", bgp_path.last;
              reject;
            } else accept;
          } else reject;
        };

        export filter { if is_valid_network() && source ~ [RTS_STATIC, RTS_BGP] then accept; else reject; };
        import limit 9000 action block;
    };

    ipv6 {
        import filter {
          if is_valid_network_v6() && !is_self_net_v6() then {
            if (roa_check(dn42_roa_v6, net, bgp_path.last) != ROA_VALID) then {
              # Reject when unknown or invalid according to ROA
              print "[dn42] ROA check failed for ", net, " ASN ", bgp_path.last;
              reject;
            } else accept;
          } else reject;
        };
        export filter { if is_valid_network_v6() && source ~ [RTS_STATIC, RTS_BGP] then accept; else reject; };
        import limit 9000 action block;
    };
}

ROA 的配置也請參考官方 Wiki 的配置

接著在 /etc/bird/ 中創建名叫 peers 的資料夾，在裡面創建名叫 dn42_[PEER_NAME].conf 的檔案

protocol bgp dn42_[PEER_NAME]_v6 from dnpeers {
        # 設置對面的 Link-Local IPv6，隧道介面及 ASN
        neighbor fe80::XXXX % '<Wireguard 隧道介面>' as <對方的 ASN>;
        direct;
}

之後輸入 birdc c 或 systemctl restart bird 重新加載配置

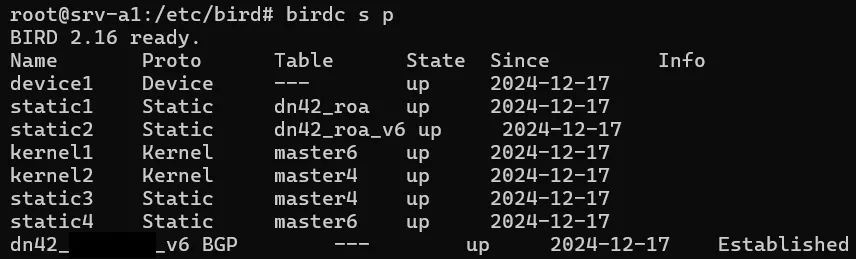

輸入 birdc s p 可查看連線狀況，如果是 Established 就代表 Peer 成功了

之後就可以 Ping 一下 DN42 裡的服務，如 DNS (172.20.0.53)

Peer with me!

我的 DN42 資訊：

ASN: AS4242421925
IPv4 prefix: 172.21.75.128/27
IPv6 prefix: fd1c:4efc:f725::/48

聯絡方式：

Email: bobchen3310@bob0623.net

結語

其實可以做的事還很多，目前這樣就只是最基礎的，接下來可以做的還有深入了解 Bird2 的配置，在 DN42 中架設服務等等的，之後我會再寫一篇文章來記錄。

目前我正在研究 AutoPeer 服務，想跟我 Peer 的敬請期待
